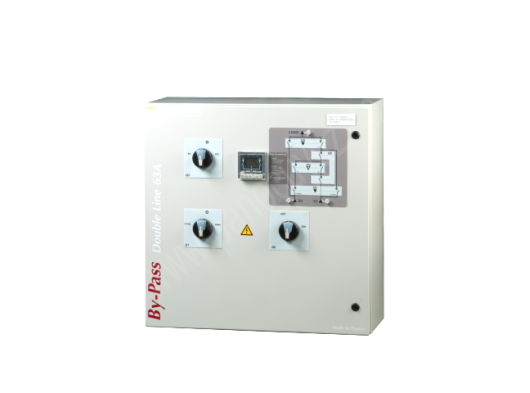

4x40A Çift Kaynakli Izolasyon By-Pass Panosu

Genel Özellikler

• 40A, 4 kutuplu.

• 230/400 VAC ± %20, 50/60 Hz

(ATS, gelen kaynaklardan kendi gücünü alır).

• Sınıf PC Otomatik Transfer Anahtarı.

• Kesintisiz baypas çözümü.

• Her iki kaynağın gerilim ve frekans izlemesi.

• Faz dönüşü ve nötr konum kontrolü.

• Jeneratör başlatma/durdurma komutu (NO/NC) için bi-stabil çıkış rölesi.

• Kuru kontaklı uzaktan pozisyon kontrolü (I, 0, II).

• Manuel acil durum çalıştırması.

• RS485 JBus/Modbus iletişimi (standart olarak).

• ATS Otomatik/Manuel seçici.

• Koruma derecesi: IP41

• 3 mm çift çubuk kilitlemeli menteşeli kapı.

• Montaj: ≤160A duvara monte (braketler verilir)

• D20 uzak arabirim (kapıya monte).

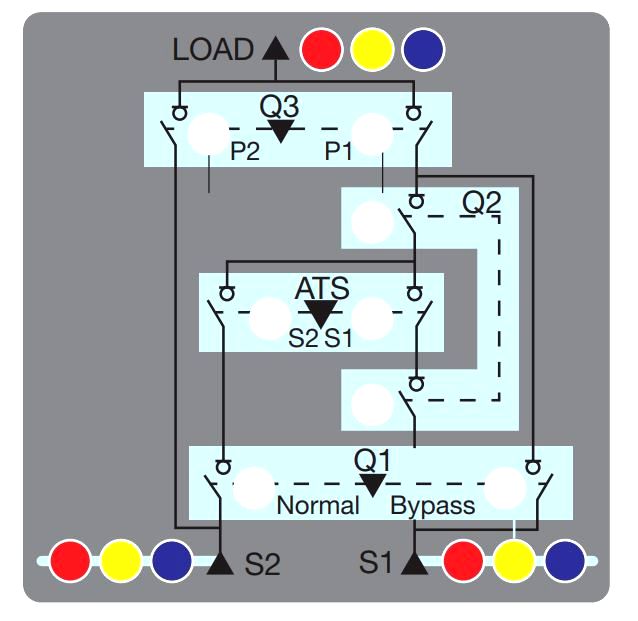

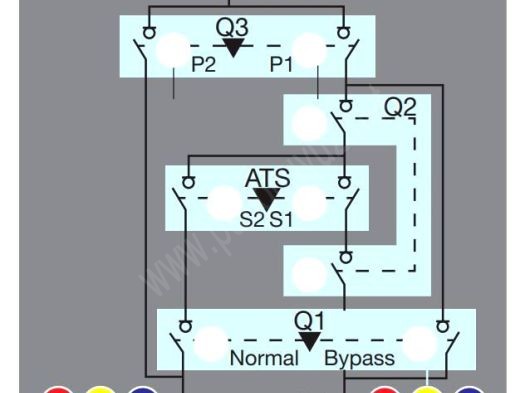

• Mimik panel (kaynak 1, kaynak 2 ve yükte canlı gerilim için 3 LED; opsiyonel 15/17-LED mimik panel).

• Her fonksiyonel üniteden doğrudan temasa karşı koruma.

• Muhafaza malzemesi: Çelik.

• Renk: RAL 7035 epoksi toz boya.

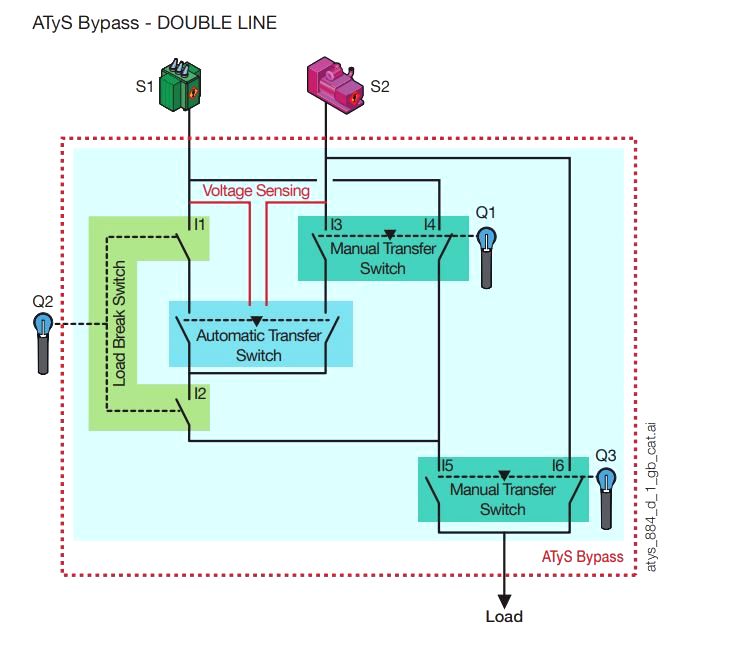

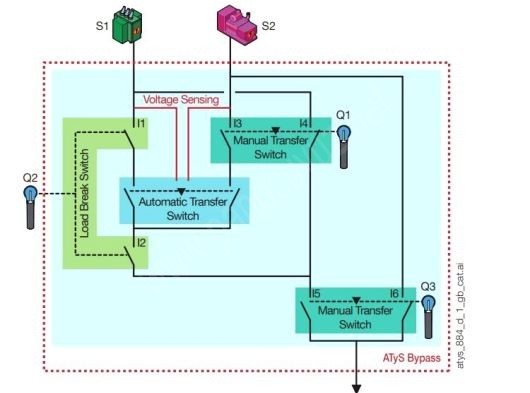

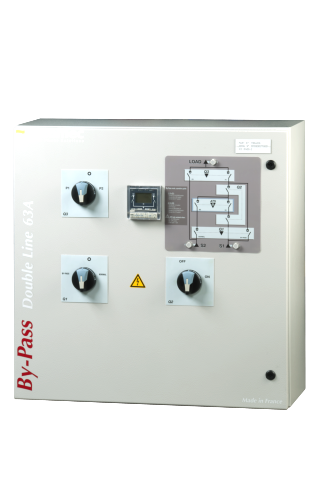

ATyS Çift Hat Baypas

• Bir Otomatik Transfer Anahtarı, bir öncelikli kaynak baypas hattı ve bir alternatif kaynak baypas hattı içerir. Öncelikli kaynak baypas ve ATS izolasyonu, yükte kesinti olmadan gerçekleştirilebilir.

• Alternatif baypas hattının eklenmesi, öncelikli kaynağın arızalanması durumunda bakım çalışması sırasında yedek kaynağın seçilmesine olanak tanır. ATyS Double Line Bypass, en kritik uygulamalar için ekstra bir güç kullanılabilirliği katmanı sağlar.

Normal pozisyon:

• Yük, öncelik kaynağı (S1) tarafından sağlanır. Öncelikli kaynak arızası durumunda, mevcut olduğunda ATS otomatik olarak alternatif kaynağa (S2) transfer olacaktır.

Bypasspozisyon:

• Q1'i Bypass'a çalıştırmak, öncelik kaynağı (S1) ile yük arasında kesintiye neden olmadan doğrudan bir bağlantı oluşturur.

• Açma anahtarı Q2, ATS'nin kaynaklardan ve yükten tam izolasyonunu sağlayarak bakım güvenliğini sağlar.

• Q3'ü (yalnızca Çift Hat) Bypass'a çalıştırmak, alternatif kaynak (S2) ile yük arasında doğrudan bir bağlantı oluşturur.

Standartlar

> IEC 61439-2

> IEC 60947-6-1

> IEC 60947-3

> BS 60947-6-1
