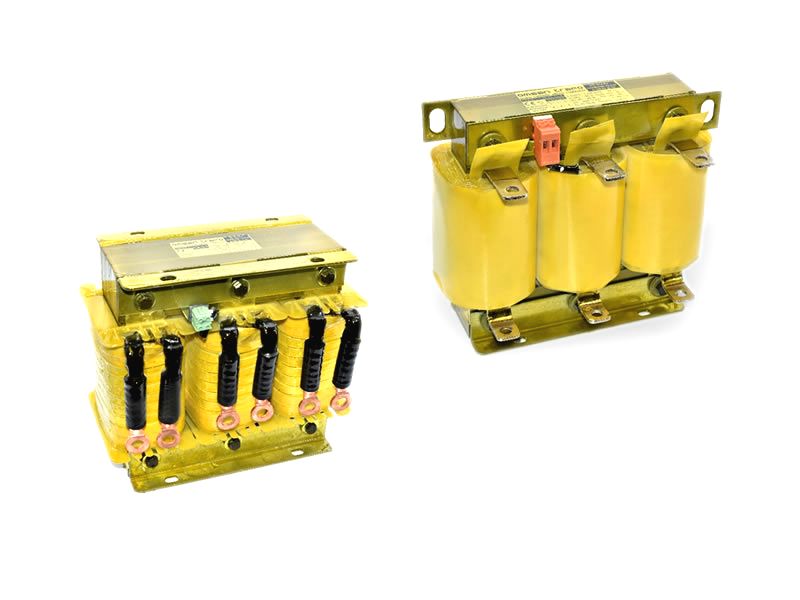

OMSAN Harmonik Filtre Reaktörü

Fotoğraflar yükleniyor

İlan No 201
İlan Tarihi 23 Nisan 2022
TİP 3P
TİP %7 189Hz
GÜÇ 25 kVAR
MARKA OMSAN
Üretici Kodu
Stok Miktarı

Enerji sistemlerinde lineer olmayan yüklerin meydana getirdiği harmonik bozunumlar endüstriyel tesislerde ciddi problemlere neden

olmaktadır. THD yani gerilim ve akımda meydana gelen harmonik bozunumlarının kaynağı lineer olmayan yüklerdir;

Kesintisiz güç kaynakları,Motor yol vericileri,Motor sürücüleri,Bilgisayar ve elektronik aydınlatmalar,Kaynak makineleri,Güç elektroniği dönüştürücüleri,Redresörler ve benzeri cihazlar şebekedeki harmonik bozunumu arttırıcı etki gösterirler. Bu tür harmonik  bozunumların sebep olduğu başlıca arızalar ise Elektromekanik cihazlarda ve kablolarda ısınma,Ateşleme devrelerinin anormal çalışması,Gerilim yükselmeleri,Elektronik kartlar, cihazlar ve bilgisayarlarda arızalar,Güç kondansatörlerinde güç kayıpları, delinmeler ve patlamalar,Kompanzasyon sigortalarında açmalar,Kesiciler ve şalterlerde sebepsiz açmalar,Röle sinyallerinin bozulması ve anormal çalışması,Enerji kayıpları gibi. Harmonik bozumunlar nedeniyle tesislerde meydana gelen bu arızaların giderilmesi için kompanzasyon sisteminde kondansatörlere seri olarak harmonik filtreler bağlanır.Harmonik bozunumları düzeltmek amacıyla kurulacak olan filtreli kompanzasyon sistemlerinde filtre ve kondansatör seçimine çok dikkat edilmelidir. Harmonik filtrelerin tasarımı rezonans frekansı

( çoğunlukla 134, 189, 210 Hz), kondansatör gücü ve kondansatör gerilimi gibi faktörlere göre yapılmaktadır.

GENEL TEKNİK ÖZELLİKLERİ
ÜRETİM STANDARDI 1 EN 61558 2-20   0….. 50 kVAr Güçler arası
ÜRETİM STANDARDI 2 EN 60076-6        0….. 50 kVAr üzerindeki güçler
ÜRÜN KALİTE BELGESİ CE belgeli
YÖNETİM SİSTEMİ BELGESİ ISO 9001:2008
TASARIM Hava aralıklı, demir nüveli harmonik filtre
TRİFAZE GÜÇ ARALIĞI 0,1 kVAr ... 125 kVAr
MONOFAZE GÜÇ ARALIĞI 0,5 ….. 12,5 kVAr
NOMİNAL GİRİŞ GERİLİMİ < 1000 V AC
STANDART  GERİLİMLER Trifaze : Un=400 V, Monofaze : Un=230 V
STANDART  FREKANSLAR 134 Hz p=%14,    189 Hz p=%7,    210 Hz p=%5,67,    215 Hz p=%5,41
ENDÜKTANS TOLERANSI ± % 3
NOMİNAL FREKANS 50 Hz ( 60 Hz özel üretim )
MANYETİK DEVRE Yüksek manyetik geçirgenlikli demir nüve
SARGILAR Cam elyaf - emaye kaplı, telebe göre bakır veya alüm. bobin teli
BAĞLANTI Cihaz klemensi, Ray klemens, Bakır SKP pabuç veya bara
KORUMA  Aşırı ısınmaya karşı 1 NK düz kontak termik
KORUMA SINIFI IP 00
İZOLASYON SINIFI 1. sınıf, isteğe göre, F 155 °C veya H 180 °C
TERMAL SINIF ta 40 °C / F
EMPRENYE VPI/İzolasyon sınıfına uygun vakum altında  vernik ve fırında kurutma
SOĞUTMA Hava akımı kabin altından girip üstünden emilecek biçimde fanlı sistem.
BAĞIL NEM %90 Yoğunlaşmayan ( DIN 40040 )
ÇALIŞMA  YÜKSEKLİĞİ 0 - 2000 m
ÇALIŞMA ORTAMI SICAKLIĞI - 10 °C ..... + 40 °C   (ta 40 °C/F)
DEPOLAMA  SICAKLIĞI - 10 °C ..... + 70 °C
İHTİYACA  UYGUN  ÜRETİM Talep edilen rezonans frekansı ve güç değerlerine göre üretim



Kompanzasyon Elektrik Panolarında kullanılan harmonik filtre reaktörleri  monofaze ve trifaze olarak kullanılmaktadır
