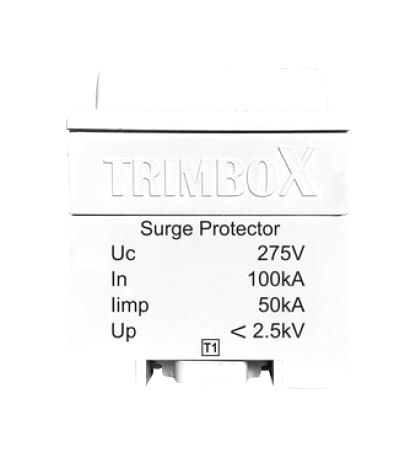

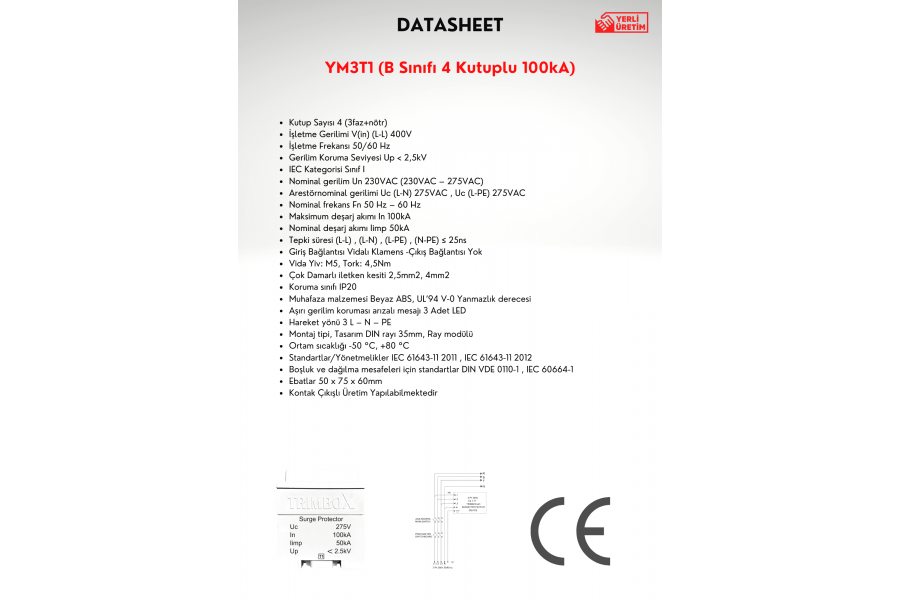

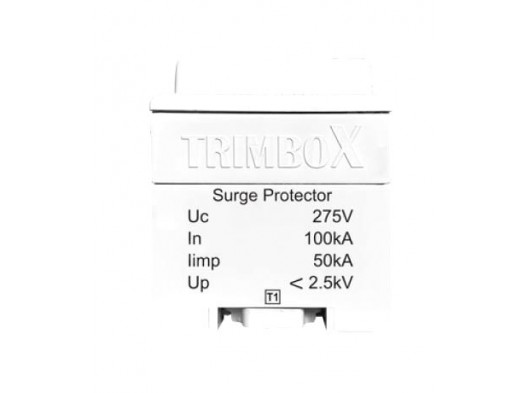

Parafudr TRIMBOX Tip 1 (B Sınıfı) 4P (100kA)

Kutup Sayısı 4 (3faz+nötr)

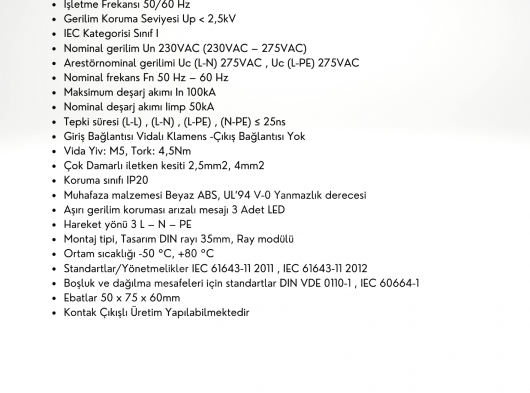

İşletme Gerilimi V(in) (L-L) 400V

İşletme Frekansı 50/60 Hz

Gerilim Koruma Seviyesi Up < 2,5kV

IEC Kategorisi Sınıf I

Nominal gerilim Un 230VAC (230VAC – 275VAC)

Arestörnominal gerilimi Uc (L-N) 275VAC , Uc (L-PE) 275VAC

Nominal frekans Fn 50 Hz – 60 Hz

Maksimum deşarj akımı In 100kA

Nominal deşarj akımı Iimp 50kA

Tepki süresi (L-L) , (L-N) , (L-PE) , (N-PE) ≤ 25ns

Giriş Bağlantısı Vidalı Klamens -Çıkış Bağlantısı Yok

Vida Yiv: M5, Tork: 4,5Nm

Çok Damarlı iletken kesiti 2,5mm2, 4mm2

Koruma sınıfı IP20

Muhafaza malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi

Aşırı gerilim koruması arızalı mesajı 3 Adet LED

Hareket yönü 3 L – N – PE

Montaj tipi, Tasarım DIN rayı 35mm, Ray modülü

Ortam sıcaklığı -50 °C, +80 °C

Standartlar/Yönetmelikler IEC 61643-11 2011 , IEC 61643-11 2012

Boşluk ve dağılma mesafeleri için standartlar DIN VDE 0110-1 , IEC 60664-1

Ebatlar 50 x 75 x 60mm

Kontak Çıkışlı Üretim Yapılabilmektedir
